퀵커플러Ⅲ

퀵커플러 안전장치

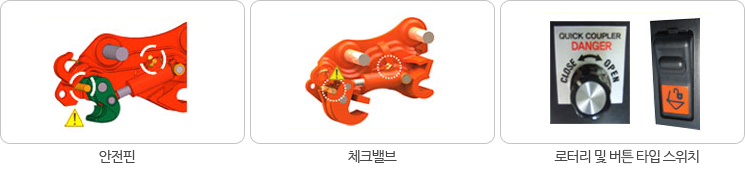

1. 안전핀(Safety pin)
실린더나 유압라인, 체크밸브의 문제 발생시 퀵커플러의 고정부가 풀릴 우려가 있으므로 바디 하파에 히치 동작을 억제하는 금속핀을 장착한다.
2. 체크밸브(Check valve)
실린더의 이상 발생시 생길 수 있는 유압 밀림 현상을 막기위해 실린더에 장착한다.
3. 로터리 및 버튼 타입 스위치 (Rotary Switch & Button type)
굴삭기 축전기와 릴레이에 연결하여 보다 나은 작업성과 버튼 타입의 자동 잠금 장치가 있는만큼 안전사고에 대비한다.

퀵커플러 사용시 주의사항

- 제품 스팩 범위를 넘는 작업 금지
- 제품 장착시 장비와의 간격 유지
- 제품으로 장비 몸체지지 금지
- 제품으로 이종의 부착물 견인 작업 금지
- 제품 역방향 체결시 고정훅 진입각 확보 주의

퀵커플러 고장 및 수리

증상		원인	수리방법
퀵커플러 동작정지	솔레노이드 밸브고장 (전압 안걸리는 상태)	휴즈단선	교체
	솔레노이드 밸브고장 (전압 안걸리는 상태)	배선단선	연결
	유압 호스에 압력이 안 걸릴 경우	솔레노이드 고장	교환
		호스 파손(누유)	조임 및 교체
		솔레노이드 작동 불량	분해 청소 혹은 교환
	실린더 동작 정지	실린더 이상	당사문의
	실린더 동작 정지	체크밸브 이상	내부 청소 혹은 교환
작동실린더의 밀림		체크밸브 이상	내부 청소 혹은 교환
누 유	유압호스	호스 파손	교체
누 유	실린더	블록내의 오링 손상	당사 문의
동작시 소음 발생		회전부 윤활제 부족	그리스 주입
