유압에너지

유압에너지

작동궤적

고정부

부착기구 핀

부착기구 핀

작용점

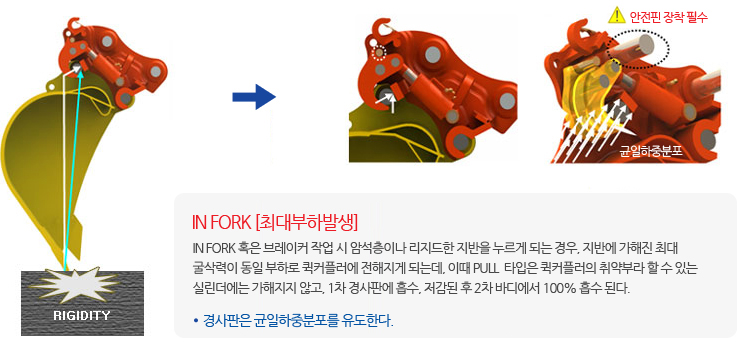

BODY 하부의 경사판

히치부

적용하중

하중 저감 설계

조립핀, 실린더에 부하 노출

실린더

반복, 피로 하중을 덜 받음

(상대적으로) 작용 하중을 많이 받음

설계주안점

히치의 접촉점을 경사판 대비 예각구간으로 설계
(안정적인 체결 상태)

* 히치 상부의 유격을 고려한 설계가 필요함
* 고정도의 실린더 사용 및 바디와의 긴밀도 유지
